トラック式高所作業車スーパーデッキ 16m(前方格納)

※架装シャーシにより仕様は若干異なります。
※旋回角度は360度です。
※燃料は軽油です。

  • 特自検
  • 車検

CADデータ
カタログPDF

スペック

商品コード SEB 12002 SEB 157A0 SEB 19700
メーカー アイチ
商品名 12mスーパーデッキ(後方格納) 16mスーパーデッキ(前方格納) 20mスーパーデッキ(前方格納)
型式 TZ12A TZ16A TZ20A
積載荷重(kg) 1,000


デッキ

最大地上高(m) 12.0 15.7 19.7
最小地上高(m) 1.1 1.19

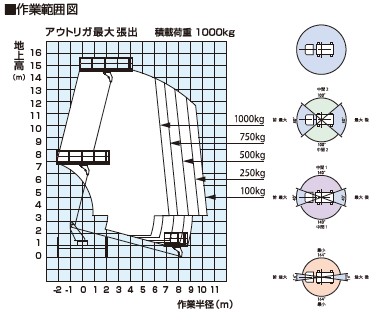

最大作業半径(m) 9.2(200kg積載時) 10.3(100kg積載時) 10.9(100kg積載時)
内側寸法(m) 1.69×3.00×1.01(幅×奥行×高さ) 1.94×4.40×1.02(幅×奥行×高さ)
ブーム起伏角度(度) -15~79
架装シャーシ(t車) 3.5


寸法

全長L(mm) 6,350 7,380
全幅W(mm) 1,880 2,050 2,170
全高H(mm) 3,120 3,540 3,515
アウトリガ張出寸法(mm) 1,710~3,450 1,870~4,100 1,990~4,420
車両重量(kg) 7,940 7,920 7,960
