クローラクレーン

最大吊上1t以上〜5t未満は小型移動式クレーンの運転技能講習及び玉掛技能講習が必要です。
※機体質量3t以上の建設機械の運転には「車両系建設機械の運転業務に係わる技能講習」の修了証が必要です。

  • 揚検

CADデータ
カタログPDF

スペック

商品コード DKB 4ATNE
メーカー 前田製作所

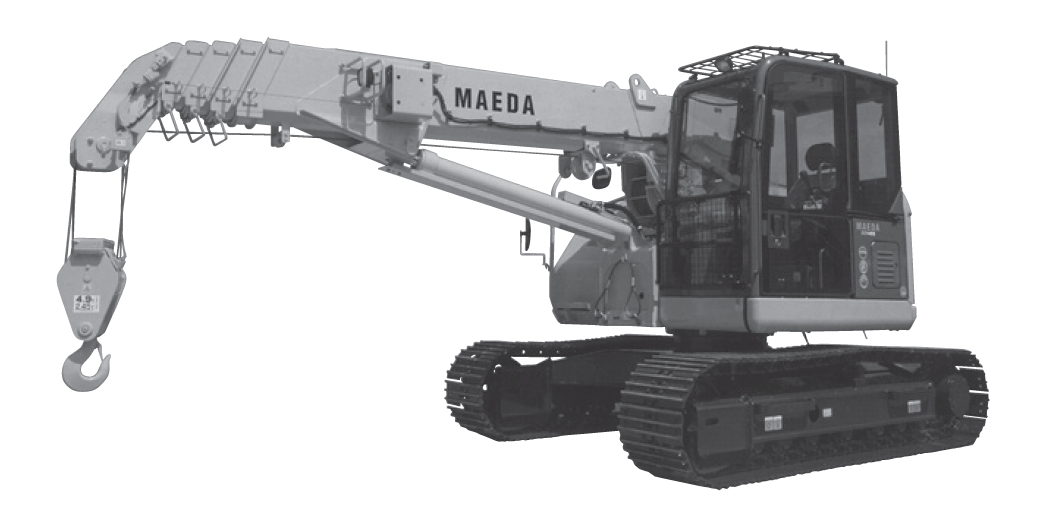

型式 CC1485S-1
最大定格総荷重×作業半径 4.9t×3.2m

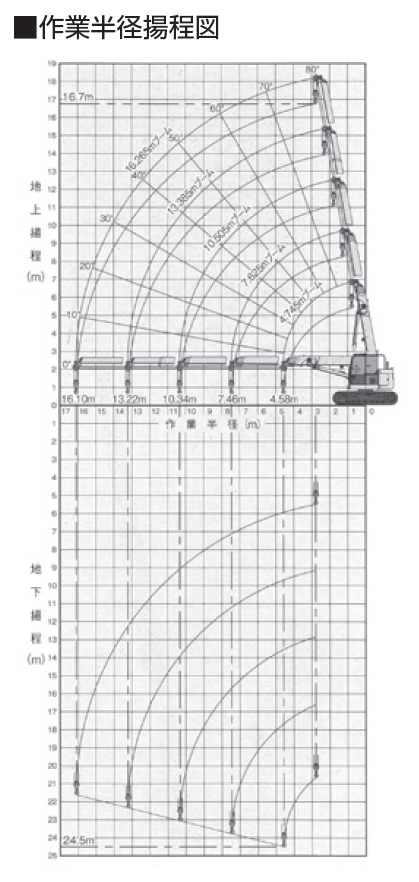

最大作業半径 16.095m
最大地上揚程 16.7m
最大地下揚程 24.5m
ロープ掛け本数 4本/2本
フック巻き上げ速度 低速(1速) 32m/min(ドラム4層目、フック4本掛)
高速(2速) 46m/min(ドラム4層目、フック4本掛)
巻上げロープ IWRC 6×Fi(29) φ10×115m
ブーム長さ 4.745~16.265m
伸縮ストローク/伸縮時間 11.52m/33sec
起伏角度/起時間 ‐4~80度/19sec
旋回速度 360度連続19rpm
走行速度 低速(1速)/高速(2速) 1.9/3.2km/h
走行速度 負荷/無負荷(km/h) 18.0/18.5
エンジン 型式 いすゞ 4LE2XDPC
定格出力 40.3kW{54.8PS}/2,000rpm
使用燃料 軽油
燃料タンク(L) 140

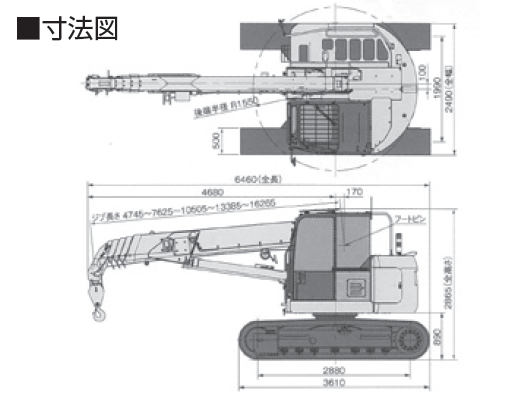

寸法 全長(mm) 6,460
全幅(mm) 2,490
全高(mm) 2,865
重量(kg) 14,400

■定格総荷重表(4本掛け時)

作業半径(m) 4.745mジブ 7.625mジブ 10.505mジブ 13.385mジブ 16.265mジブ
静止吊(kg) 走行吊(kg) 静止吊(kg) 走行吊(kg) 静止吊(kg) 走行吊(kg) 静止吊(kg) 走行吊(kg) 静止吊(kg) 走行吊(kg)
2.000 4900 2000 4900 2000 3000 1500
2.500 4900 2000 4900 2000 3000 1500 3000 使用不可
2.600 4900 2000 4900 2000 3000 1500 3000
3.000 4900 2000 4900 2000 3000 1500 3000 2600 使用不可
3.200 4900 2000 4900 2000 3000 1500 3000 2600
3.500 4450 2000 4460 2000 3000 1500 3000 2600
3.850 4000 2000 4000 2000 3000 1500 3000 2600
4.000 3830 1915 3820 1910 3000 1500 3000 2600
4.500 3320 1660 3310 1655 3000 1500 3000 2600
4.575 3250 1625 3240 1620 3000 1500 2940 2600
4.600 3220 1610 3000 1500 2920 2600
5.000 2880 1440 2710 1355 2640 2600
5.500 2520 1260 2400 1200 2340 2320
6.000 2210 1105 2140 1070 2100 2080
6.500 1950 975 1920 960 1890 1880
7.000 1720 860 1720 860 1710 1710
7.455 1530 765 1570 785 1570 1580
7.500 1550 775 1560 1560
8.000 1400 700 1430 1430
8.500 1270 635 1310 1320
9.000 1150 575 1200 1210
10.000 940 470 1020 1040
10.335 880 440 970 980
11.000 880 890
12.000 750 770
13.000 650 670
13.215 630 650
14.000 580
15.000 550
16.000 440
16.095 430

※実際に吊り上げ可能な荷重は、各表の値からフック等の吊り具の質量(4.9tフック90kg)を差し引いた値です。
※2本掛けの場合は定格総荷重制限2450kgまでとなります。
