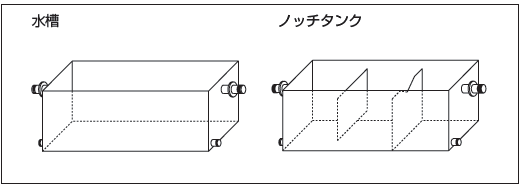

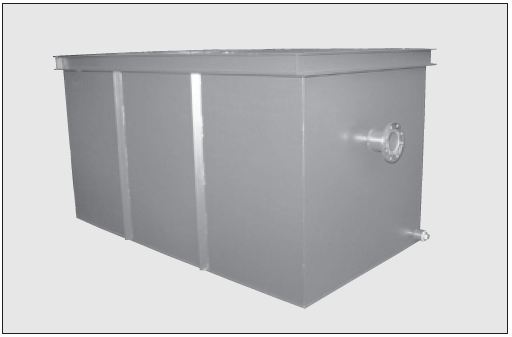

水槽/ノッチタンク

スペック

商品コード
(ノッチ付)
ZZE02000
(ZZE02010)
ZZE03000
(ZZE03010)

(ZZE041A)
ZZE0500A
(ZZE0501A)
ZZE0600A
(ZZE0601A)
ZZE0800A
(ZZE0801A)

(ZZE1001A)

(ZZE20010)
ZZE3500A
呼称(㎥) 2 3 4 5 6 8 10 20 35


寸法

全長L(mm) 2,000 2,200 2,500 2,800 3,000 3,600 5,000 7,180
全幅W(mm) 900 1,200 1,400 1,500 1,700 1,800 2,000 2,680
全高H(mm) 1,200 1,400 1,500 1,600 2,000 2,075
ホース吐出口 4B×2 6B×2 8B×2
ドレン吐出口 3B×2 4B×2
質量 水タンク(kg) 335 519 620 790 882 1,100 1,360 3,550 7,700
ノッチタンク(kg) 378 600 718 915 1,100 1,200 1,530 8,970

※仕様は品物より若干異なります。

■三角堰流量表

堰高(mm) 30 40 50 60 70 80 90 100 150 200 250
流量(㎥/min) 0.014 0.028 0.048 0.075 0.110 0.152 0.204 0.264 0.722 1.474 2.568
