大型発電機 <125~450kVA>

●200V/400V切り換え式です。
●アースは2本必要です(詳細はこちらをご参照ください)。
●燃料消費量はページ下部をご参照ください。
●NES400EMには、自動並列装置付もございます。

CADデータ
カタログPDF

スペック

商品コード AA7 15000 AA7 22000 AA7 35000 AA7 40000 AA7 50000
メーカー 日本車輌
呼称(kVA) 125/150 195/220 300/350 350/400 450/500
周波数(Hz) 50/60
型式 NES150EH NES220EM NES350SM-2 NES400EM NES500EM
電圧(V) 200/220(400/440)
出力(kW) 100/120 156/176 240/280 280/320 360/400
定格電流(A) 361/394(180/197) 563/577(281/289) 866/919(433/459) 1,010/1,050(505/525) 1,299/1,312(650/656)
エンジン出力(kW) 118/140 181/199 275/312 309/346 405/467
燃料タンク容量(L) 250 370 490

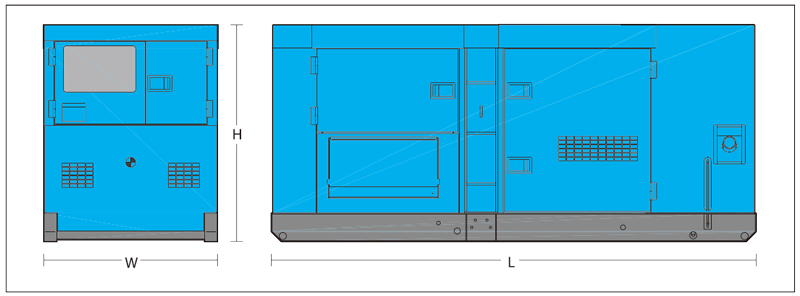

寸法 全長L(mm) 3,180 3,840 4,300 4,550 5,270
全幅W(mm) 1,130 1,290 1,420 1,415 1,650
全高H(mm) 1,450 1,750 2,100 2,090 2,280
乾燥質量[整備質量](kg) 2,270[2,520] 3,530[3,910] 5,400[5,960] 5,510[6,030] 6,810[7,400]
騒音値 [dB(A)] 67 69 71 68

※燃料は軽油です。
※騒音値は、無負荷時7m4方向の平均値です。

発電機燃料消費量一覧表(JIS2号軽油を使用した場合で、メーカーデータによる)

発電機容量

(kVA)

25%負荷時消費量 50%負荷時消費量 75%負荷時消費量 100%負荷時消費量
負荷(kW) L/h 負荷(kW) L/h 負荷(kW) L/h 負荷(kW) L/h
10.5/13 2.2/2.6 1.4/1.7 4.2/5.2 1.8/2.3 6.3/7.8 2.4/2.9 8.4/10.4 3.1/3.8
20/25 4/5 1.6/2.0 8/10 2.4/3.0 12/15 3.3/4.2 16/20 4.4/5.6
37/45 7.4/9 3.1/4.0 14.8/18 4.7/5.8 22.2/27 6.6/8.1 29.6/36 8.7/10.8
50/60 10/12 4.1/5.3 20/24 6.4/8.0 30/36 8.9/10.6 40/48 11.6/14.1
75/90 15/18 5.9/7.7 30/36 9.1/11.3 45/54 12.5/15.5 60/72 16.4/20.4
80/100 16/20 6.1/7.6 32/40 9.6/12.4 48/60 13.5/17.4 64/80 18.0/23.1
100/125 20/25 7.1/9.4 40/50 11.3/14.4 60/75 15.7/19.8 80/100 20.2/26.5
125/150 25/30 7.7/10.1 50/60 13.1/15.9 75/90 18.3/22.4 100/120 24.4/28.8
195/220 39/44 13.4/16.7 78/88 21.8/25.8 117/132 32.0/35.7 156/176 41.5/46.5
270/300 54/60 15.4/19.0 108/120 26.7/31.6 162/180 39.0/47.0 216/240 52.7/62.7
350/400 70/80 22.5/28.9 140/160 38.4/47.8 210/240 54.8/67.4 280/320 69.8/89.0
450/500 90/100 29.6/37.3 180/200 49.6/59.9 270/300 71.6/85.9 360/400 92.4/112.4
