コンプレッサ小型(エンジン)

※燃料は軽油です。
※燃料消費量は70%負荷時の参考値です。

CADデータ
カタログPDF

スペック

商品コード BA6 020A0 BA6 025A0 BA6 035A0 BA6 050A0 BA6 075AA
メーカー 北越工業
呼称 20HP 25HP 35HP 50HP 75HP
型式 PDS75S PDS100S PDS130S PDS175S PDS265S
吐出空気量(㎥/min) 2.1 2.8 3.7 5.0 7.5
吐出圧力(MPa{kgf/c㎡}) 0.69{7.0} 0.7{7.1} 0.69{7.0}
潤滑油量(L) 11 15 16 30
エアコックサイズ・数量 20A・2ヶ 20A・3ヶ 20A・4ヶ 50A・1ヶ
燃料タンク容量(L) 28 70 90 115
燃料消費量(L/h) 3.8 4.4 5.5 7.5 11.0
エンジンオイル量(L) 4.2 4.8 6.7 7.4 11

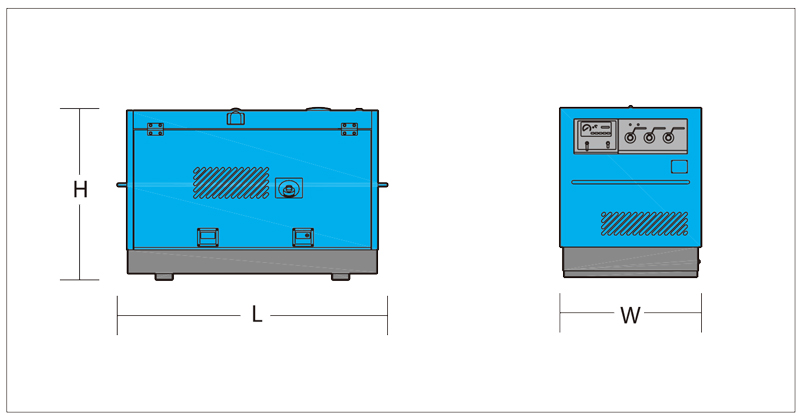

寸法 全長L(mm) 1,460 1,580 1,850 2,050
全幅W(mm) 750 890 950 1,200
全高H(mm) 865 1,080 1,060 1,250
乾燥質量 [整備質量](kg) 425[465] 435[475] 640[720] 800[900] 1,150[1,290]

コンプレッサと使用ツール

コンプレッサ

(エアーコック数)

25HP

(2ヶ)

30HP

(2ヶ)

50HP

(3ヶ)

チッパー 2台 3台
コールピック 2台 3台
ブレーカー 1台 2台
ジャックハンマー 1台 2台

■上記の表は、エアコック数を上限とするエンジンコンプレッサ各機種におけるエアツールの使用例です。
■エアホースの長さ、ツールの種類、組合わせにより若干異なります。
