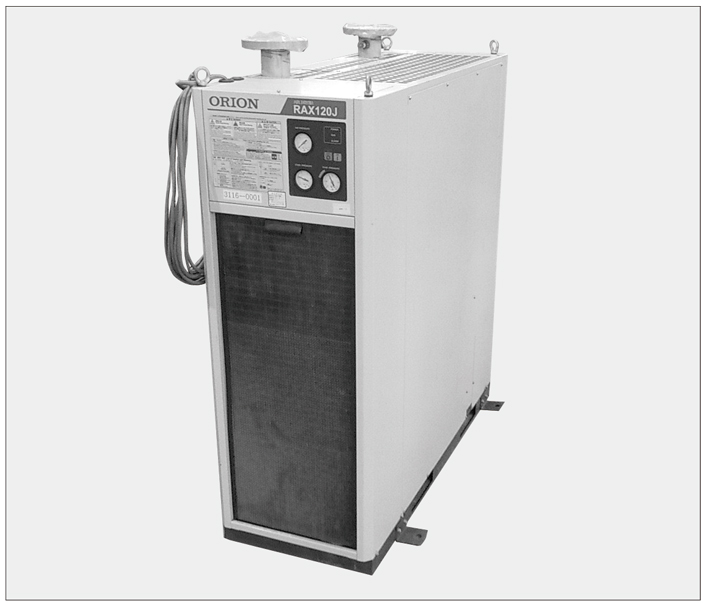

エアードライヤー

◎第二種圧力容器対象外
本製品は第二種圧力容器の対象外ですので、証明手続き等は不要です。
※複数の熱交換器を連結する構造(特許)

スペック

商品コード BAE 22390
メーカー オリオン
型式 空冷式 RAX120J
処理空気量(50/60Hz)(㎥/min) 22.1/25.3
入口空気温度範囲/出口空気露点(℃) 5~60/圧力下10
使用流体/使用周囲温度範囲(℃) 圧縮空気/2~48
使用圧力範囲(ゲージ圧力)(Mpa) 0.29~0.98
外形寸法 高さ(mm) 1,286
奥行(mm) 1,244
幅(mm) 470
質量(kg) 205
オートドレントラップ 型式 AD-5
排出口口径 Rc1/2
空気出入口接続口径 21/2B 65A フランジ


電気特性

電源(50/60Hz)(V) 三相200/200,220
消費電力(50/60Hz)(kW) 3.0/3.9,3.9
電流(50/60Hz)(A) 11.5/12.0,12.0
電源容量(kVA) 6.3
しゃ断器容量(A) 30
冷媒 R-410A
冷凍用圧縮機出力(kW) 2.2
運転音(50/60Hz)(dB(A)) 70/73
