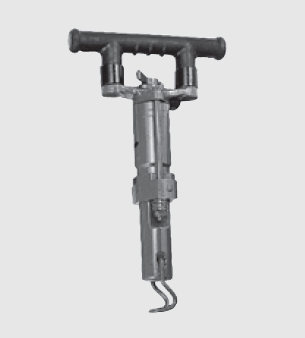

エアツール[ロートハンマー]
スペック
商品コード | LBD 06000 |
メーカー | 東空販売 |
呼称 | ロートハンマー |
型式 | TH5-S |
全長(mm) | 425 |
空気消費量(㎥/min) | 0.85 |
回転方向 | 右 |
質量(kg) | 5.8 |
⚠工具の取り外しはエアを抜いてから行って下さい。
●販売品
【インサートビット寸法表(mm)】
ビット径 | 12 | 13 | 14 | 14.5 | 15 | ||||
全長 | 350 | 250 | 350 | 230 | 250 | 400 | 250 | 300 | 300 |
有効長 | 200 | 120 | 220 | 100 | 120 | 270 | 120 | 170 | 170 |
ビット径 | 16 | 17.5 | 18 | |||||||||
全長 | 250 | 280 | 400 | 500 | 600 | 700 | 300 | 280 | 400 | 500 | 600 | 700 |
有効長 | 120 | 150 | 270 | 370 | 470 | 570 | 170 | 150 | 270 | 370 | 470 | 570 |
ビット径 | 19 | 20 | 21.5 | 22 | ||||||||||||
全長 | 300 | 400 | 500 | 600 | 700 | 280 | 400 | 500 | 600 | 700 | 300 | 280 | 400 | 500 | 600 | 700 |
有効長 | 170 | 270 | 370 | 470 | 570 | 150 | 270 | 370 | 470 | 570 | 170 | 150 | 270 | 370 | 470 | 570 |
【15T型ロットビット寸法表(mm)】
全長 | 250 | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1,000 | 1,100 | 1,200 |
有効長 | 150 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1,000 | 1,100 |
【15T型ロット専用ビット寸法表(mm)】
形式 | TC15ー20 ストレートビット | TC15ー21 ストレートビット | TC15ー22 ストレートビット |
ビット径 | 20 | 21 | 22 |
【19T型ロット寸法表(mm)】
全長 | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 900 | 1,000 |
有効長 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 800 | 900 |
