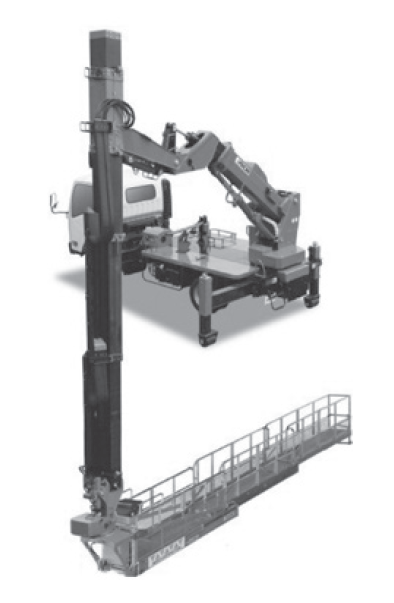

トラック式橋梁点検車 SF77A-Ⅲ

※架装シャーシにより仕様は若干異なります

  • 特教
  • 特自検
  • 車検

CADデータ
カタログPDF

スペック

商品コード SEC 59582 SEC 73561 SEC 54511
メーカー アイチ タダノ
商品名 橋梁点検車
型式 SF77A-Ⅲ BT-110 BT-200
積載荷重(kg) 200 200又は2名


デッキ

最大床高さ(m) 7.34 6.8 7.0
最大床深さ(m) 5.90 7.3 5.4

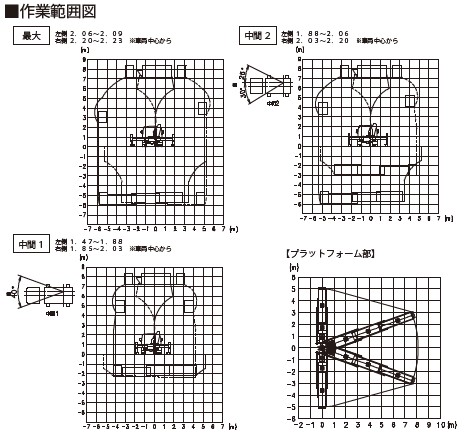

最大作業半径(m) 5.92 5.6(デッキ 90 度旋回時) 5.1(デッキ 90 度旋回時)
外側寸法(縮小時)(mm) 920×3,020×1,000(幅×奥行×高さ) 910×2,520×1,000(幅×奥行×高さ) 850×3,000×900(幅×奥行×高さ)
外側寸法(伸張時)(mm) 660×7,620×1,000(幅×奥行×高さ) 880×4,450×1,000(幅×奥行×高さ)
ブーム 長さ(m) 3.4~4.8 3.19~5.36 上:3.06~5.11・下:3.5~8.21
旋回角度(度) 左 100~右 100 左 105~右 70 上:左105~右10・下:90(格納位置基準から右)

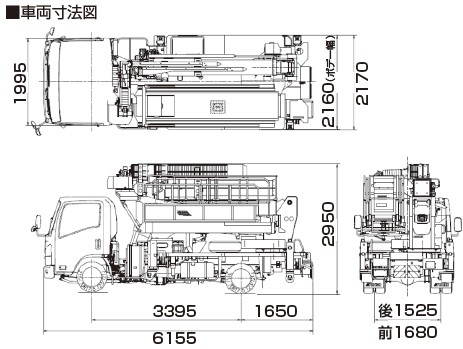

寸法

全長L(mm) 6,155 5,700
全幅W(mm) 2,170 2,180
全高H(mm) 2,950 3,750 3,730
アウトリガ張出寸法・最大(mm) 4,320 3,920 3,050
車両重量(kg) 7,930 7,910 7,910
