たて込み簡易土留 TSI-K型

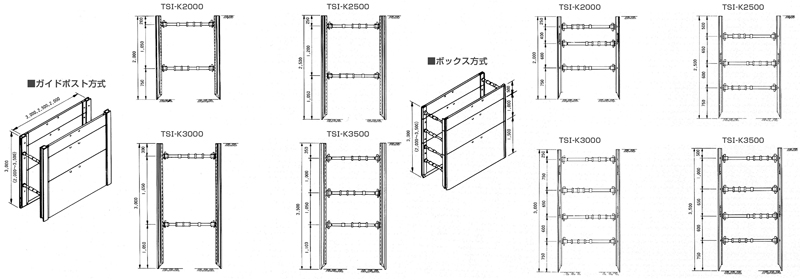

●サポートジャッキ配置図(例)

スペック

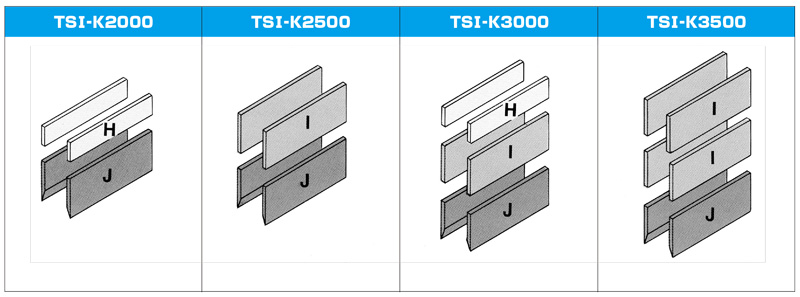

■TSI-K型 部材数量及び質量表 ガイドポスト方式(GP)ボックス方式(BOX) 1セット=30m分

品 名 部材記号 単位質量(kg) Ⅰ-K2000 Ⅰ-K2500 Ⅰ-K3000 Ⅰ-K3500
GP BOX GP BOX GP BOX GP BOX


シャットパネル(SP)

K-SPH 0530 170 20 20
K-SPH 0525 129
K-SPH 0520 107
K-SPI 1030 305 20 40
K-SPI 1025 229
K-SPI 1020 190
K-SPJ 2030 566
K-SPJ 1530 430 20
K-SPJ 1525 321
K-SPJ 1520 272


ガイトポスト(GP)

K-GP 2000 96 22
K-GP 2500 135 22
K-GP 3000 159 22
K-GP 3500 257 22
K-GPC 2000 138
K-GPC 2500 172
K-GPC 3000 206
K-GPC 3500 241 w
サポートジャッキ K-SJ 250 17 22 60 22 60 22 80 33 80
サポートエクステンション K-EX 1 ~ 10型(掘削幅で型式決定 下部参照)
数量はポートジャッキと同数
サポートコネクタ SC-C 4.4 44 120 44 120 44 160 66 160
パネルジョイント K-SPJ 2.5 40 80
パネルジョイントピン K-SPJP 0.5 80 160
サポートジャッキピン K-SJP 0.3 70 180 70 180 70 240 100 240
バネピン BPIN 0.03 70 180 70 180 70 240 100 240
パネルキャップ K-SPK 0.06 40
パネル吊り金具 K-SPT 5.9 2 4 2 4 2 4 2 4
パネル平吊り金具(シャックル付) K-SPFTSA 7.4 4
ポスト吊り金具 K-GPT 2 4 4 4 4
パネル吊り金具ピン K-SPTP 0.7 3 6 3 6 3 6 3 6
ポスト吊り金具ピン K-GPTP 0.7 6 6 6 6
シャックル(大) SD26 2.4 2 2 2 2
フック付吊りワイヤ4点吊 K-W4P1615 22.4 1 1 1 1
フック付吊りワイヤ2点吊 K-W2P1615 12 2 2 2 2
平吊り金具用ワイヤ K-WD1220 2 4
組立台 K-KDN 57 1 1 1 1
部品箱(大) BOX-L 51 1 2 1 2
部品箱(小) BOX-S 2 2
ジャッキスパナ K-JS 1.5 2
幅決めジャッキ(0型) (K-BJO) (10.4) 0 ~ 10型式(掘削幅で型式決定 P226参照) 数量1組
パネルプロテクタ K-SPP 40 2
ポストプロテクタ K-GPP 6.6 4 4 4 4
コーナーポストプロテクタ K-GPPC 8.6
セット質量(30m 分) 15.1t 14.1t 18.7t 16.8t 22.7t 21.0t 27.9t 23.7t

注)の数量は実数を標記しています。実際のご使用にあたっては約10%のスペアを見込んでください。( )内の単位質量は幅決ジャッキ0型の質量です。



■TSI-K型 掘削幅別サポートエクステンション適用表(K-EX) (単位 mm)

ガイドポスト方式 ボックス方式 エクステンション
型式・長さ
単位質量
(kg)
幅決め
ジャッキ
フック付吊りワイヤ
上段4点吊
下段2点吊
パネル外~外 パネル内~内 ポスト内~内 パネル外~外 パネル内~内
828~1,078 716~966 612~862 736~986 623~873 K-SJ のみ 17 K-BJ0 K-4P1615
K-2P1615
853~1,103 741~991
1,078 ~ 1,328 966 ~ 1,216 862~1,112 986~1,236 873~1,123 K-1EX025 7 K-BJ01
1,103~1,353 991~1,241
1,328~1,578 1,216~1,466 1,112~1,362 1,236~1,486 1,123~1,373 K-2EX050 10 K-BJ02
1,353~1,603 1,241~1,491
1,578~1,828 1,466~1,716 1,362~1,612 1,486~1,736 1,373~1,623 K-3EX075 14 K-BJ03
1,603~1,853 1,491~1,741
1,828~2,078 1,716~1,966 1,612~1,862 1,736~1,986 1,623~1,873 K-4EX100 18 K-BJ04 K-4P1617
K-2P1617
1,853~2,103 1,741~1,991
2,078~2,328 1,966~2,216 1,862~2,112 1,986~2,236 1,873~2,123 K-5EX125 21 K-BJ05
2,103~2,353 1,991~2,241
2,328~2,578 2,216~2,466 2,112~2,362 2,236~2,486 2,123~2,373 K-6EX150 44 K-BJ06
2,353~2,603 2,241~2,491
2,578~2,828 2,466~2,716 2,362~2,612 2,486~2,736 2,373~2,623 K-7EX175 49 K-BJ07 K-4P1620
K-2P1620
2,603~2,853 2,491~2,741
2,828~3,078 2,716~2,966 2,612~2,862 2,736~2,986 2,623~2,873 K-8EX200 55 K-BJ08
2,853~3,103 2,741~2,991
3,078~3,328 2,966~3,216 2,862~3,112 2,986~3,236 2,873~3,123 K-9EX225 61 K-BJ09 K-4P1625
K-2P1625
3,103~3,353 2,991~3,241
3,328~3,578 3,216~3,466 3,112~3,362 3,236~3,486 3,123~3,373 K-10EX250 66 K-BJ10
3,353~3,603 3,241~3,491

注)ガイドポスト方式の上段は深さ2.0m〜3.0mを表す。ガイドポスト方式の下段は深さ3.5mを表す。パネル外〜外828mm〜1,078mmの場合はサポートジャッキS型(受注生産)をご使用ください。
注)深さ2.0m〜3.0mの場合ガイドポストとパネルの嵌合部のクリアランスは6mmです。
注)深さ3.5mの場合のガイドポストとパネルの嵌合部のクリアランスは13mmです。

■断面性能表(適用掘削深2.0m〜3.5m)

名称\項目 断面積
(c㎡)
断面係数
(c㎥/m)
断面2次モーメント
(cm4
断面2次半径
(cm)
シャットパネル H 238
シャットパネル I 222
シャットパネル J 216
ガイドポスト 2.0m、2.5m 64.3 243(c㎥) 1,436
3.0m 76.3 260(c㎥) 1,536
3.5m 113.6 366(c㎥) 2,677
サポートジャッキ 20.4 34.1(c㎥) 2.63
サポートエクステンション 20.4 34.1(c㎥) 2.63

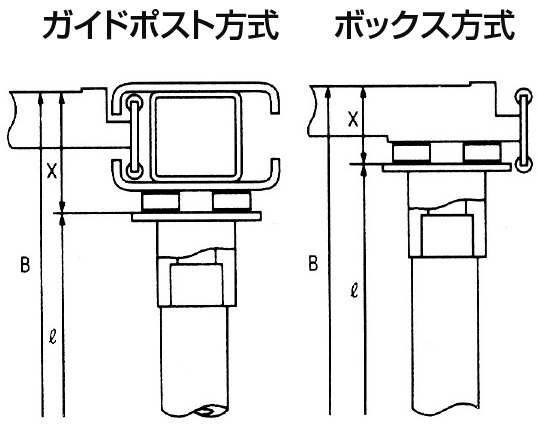

■サポートジャッキ座屈長

使用方法\項目 座屈長 L
(m)
質量 ※
(N/m)
ガイドポスト方式 B-2 × 0.20 サポートジャッキ 170
サポートエクステンション150
ボックス方式 B-2 × 0.14

※エクステンションの質量は自重による曲げ応力度を計算する時の推定質量
ジャッキ(170N/m)+エクステンション(150N/m)=320N/m

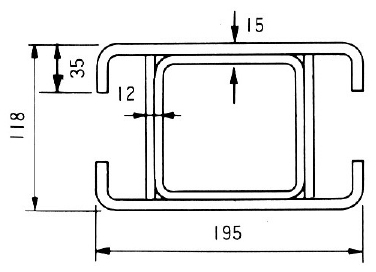

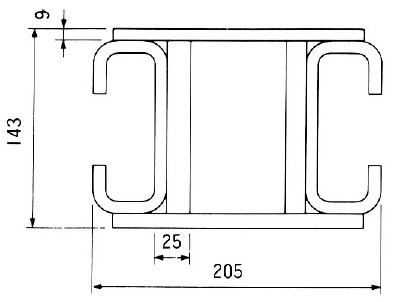

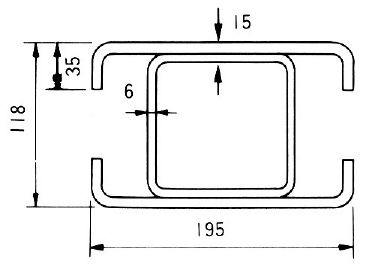

■ガイドポスト断面

2.0、2.5m 3.0m 3.5m
