たて込み簡易土留　TSⅡ型

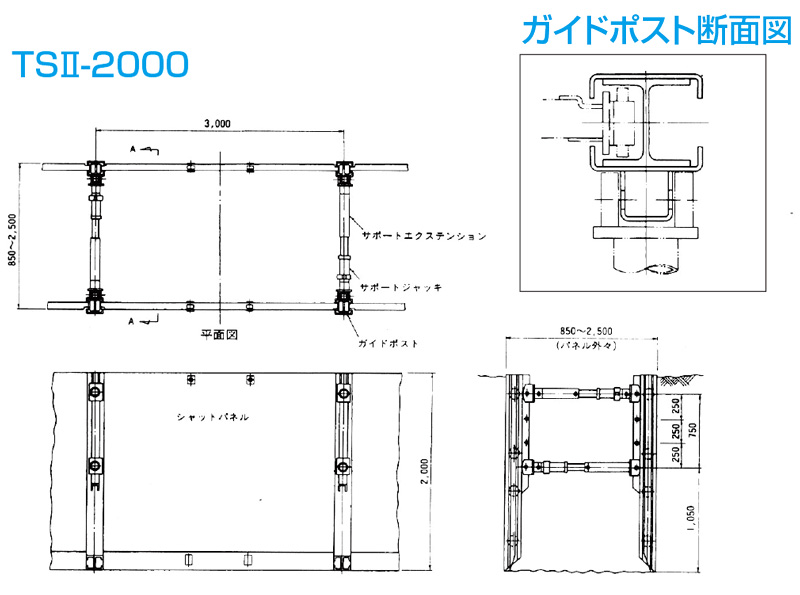

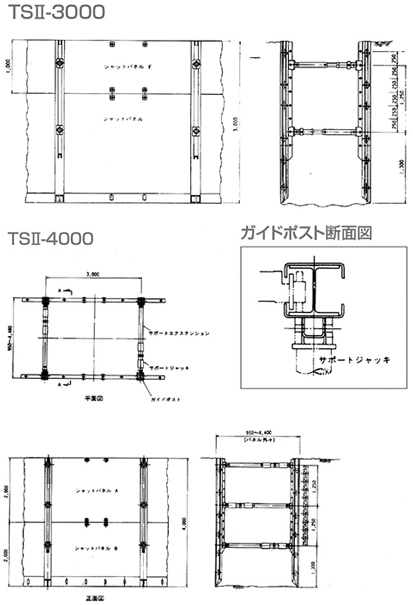

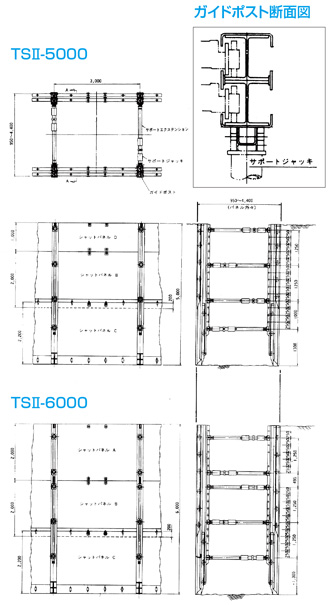

●サポートジャッキ標準配置図（例）

カタログPDF

スペック

■部材数量および重量表（Ⅱ型）

NO 品名 単重
（kg）		 TSⅡ-2000 TSⅡ-3000 TSⅡ-4000 TSⅡ-5000 TSⅡ-6000
1セット 0.5セット 1セット 0.5セット 1セット 0.5セット 1セット 0.5セット 1セット 0.5セット
数量 数量 数量 数量 数量 数量 数量 数量 数量 数量
Ⅱ-1 シャットパネル A 2.0m×3.0m 624 － － － － 20 10 － － 20 10
Ⅱ-2 シャットパネル D 1.0m×3.0m 366 － － 20 10 － － 20 10 － －
Ⅱ-3 シャットパネル B 2.0m×3.0m 663 20 10 20 10 20 10 20 10 20 10
Ⅱ-4 シャットパネル C 2.2m×3.0m 799 － － － － － － 20 10 20 10
Ⅱ-5 ガイドポスト 2.0m シングル 162 22 12 － － － － － － － －
Ⅱ-6 ガイドポスト 3.0m シングル 247 － － 22 12 － － － － － －
Ⅱ-7 ガイドポスト 4.0m シングル 356 － － － － 22 12 － － － －
Ⅱ-8 ガイドポスト 5.0m ダブル 716 － － － － － － 22 12 － －
Ⅱ-9 ガイドポスト 6.0m ダブル上段 289 － － － － － － － － 22 12
Ⅱ-10 ガイドポスト 6.0m ダブル下段 574 － － － － － － － － 22 12
Ⅱ-11 サポートコネクタ 12 44 24 44 24 66 36 88 48 110 60
Ⅱ-12-1 サポートジャッキ 44 22 12 22 12 33 18 44 24 55 30
Ⅱ-12-2 サポートジャッキ S型（※1） 30 － － － － － － － － － －
Ⅱ-13 サポートエクステンション 掘削溝幅別エクステンション適用表（下表）参照
Ⅱ-14 パネルプロテクタ 118 2
Ⅱ-15 パネル吊り金具 8 2
Ⅱ-16 ポストプロテクタ 11 4
Ⅱ-17 ポスト吊り金具 7 4
Ⅱ-18 ジャッキスパナ 2 2
Ⅱ-19 サポートジャッキピン（※2） 0.6 120（10） 65（5） 120（10） 65（5） 185（15） 105（10） 250（25） 135（10） 356（31） 171（16）
Ⅱ-20 パネピン（※2） 0.03 130（20） 70（10） 130（20） 70（10） 205（35） 115（20） 275（50） 150（25） 386（61） 216（36）
Ⅱ-21 パネルジョイント（※2） 5 － － 45（5） 22（2） 45（5） 22（2） 45（5） 22（2） 45（5） 22（2）
Ⅱ-22 パネルジョイントピン（※2） 0.7 － － 90（10） 45（5） 90（10） 45（5） 90（10） 45（5） 90（10） 45（5）
Ⅱ-23 パネルキャップ 0.07 80 40 80 40 80 40 160 80 160 80
Ⅱ-24 フック吊りワイヤ（3種） 21 2 本 掘削溝幅別エクステンション適用表（下表） 参照
Ⅱ-25 シャックル 3 2
Ⅱ-26 パネル平吊り金具シャックル付 8 4
Ⅱ-27 台付ワイヤ L＝2.2m 3 4
Ⅱ-28 ポスト継ぎ 4 － － － － － － － － 24 14
Ⅱ-29 部品箱（大） 17 2 1 2 1 2 1 2 1 2 1
Ⅱ-30 部品箱（小） 2 3 2 3 2 3 2 3 2 3 2
セット重量（t） 18.8 9.9 28.3 14.7 36.7 19.0 56.2 29.2 65.5 34.0

（注）1セット：30m分、0.5セット：15m分
（※1）溝幅が狭い場合はサポートジャッキS型があります。(下表参照)
（※2）（　）内数量はスペアで、内数です。

■掘削幅別エクステンション適用表（Ⅱ型）（単位mm）

パネル
(外～外)		 パネル
(内～内)		 ポスト
(外～外)		 ポスト
(内～内)		 エクステンション型式 長さ 単重
（kg）		 フック吊りワイヤ
ガイドポスト用長さ シャットパネル用長さ
950～1,050 742～842 1,006～1,106 624～724 サポートジャッキ S型 L=1,500 L＝2,000
1,050～1,150 842～942 1,106～1,206 724～824 S1 L＝100 5
1,150～1,250 942～1,042 1,206～1,306 824～924 S2 L＝200 8
1,250～1,600 1,042～1,392 1,306～1,656 924～1,274 － － L＝2,000
1,600～1,950 1,392～1,742 1,656～2,006 1,274～1,624 1型 L＝350 12
1,950～2,300 1,742～2,092 2,006～2,356 1,624～1,974 2型 L＝700 20
2,300～2,650 2,092～2,442 2,356～2,706 1,974～2,324 3型 L＝1,050 27
2,650～3,000 2,442～2,792 2,706～3,056 2,324～2,674 4型 L＝1,400 35
3,000～3,350 2,792～3,142 3,056～3,406 2,674～3,024 5型 L＝1,750 43
3,350～3,700 3,142～3,492 3,406～3,756 3,024～3,374 6型 L＝2,100 51
3,700～4,050 3,492～3,842 3,756～4,106 3,374～3,724 7型 L＝2,450 58 L＝2,500
4,050～4,400 3,842～4,192 4,106～4,456 3,724～4,074 8型 L＝2,800 66

（注）ダブルポスト時はご相談ください。
