杭打抜機

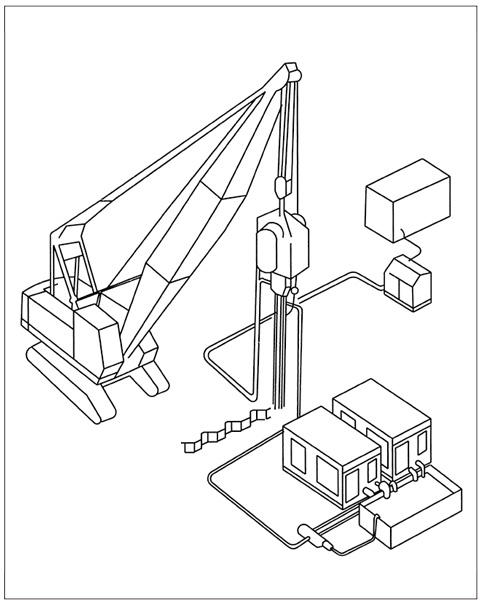

配管部材[ウォータージェットカッター用]

■備考
1. 高圧ホースはジェットカッターの規格・使用台数（圧力・流量）に応じて適合するものを選定。
2. 高圧ホースを埋殺す場合は、その規格について別途考慮。

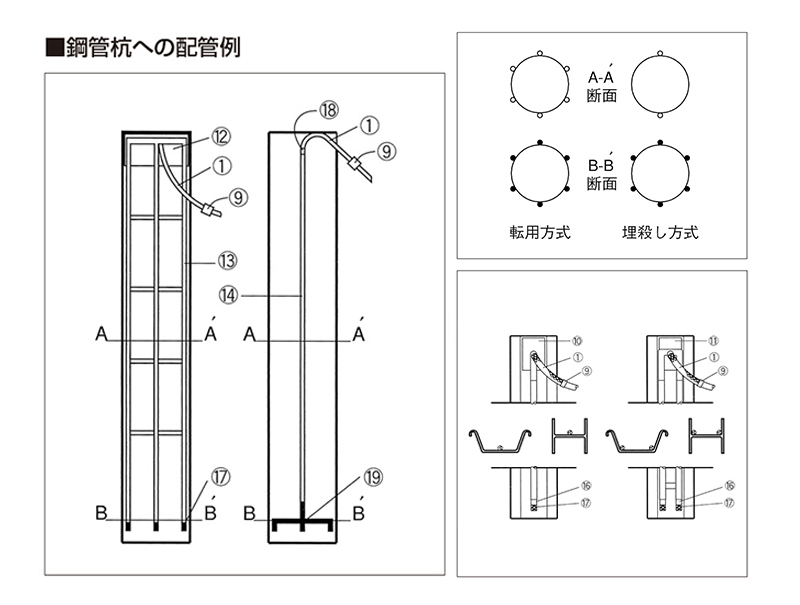

3. パイプベース、ノズルベース、パイプホース継手は杭径・高圧ホースに適合するものを各々選定し、都度製作加工。
4. ◎印は鋼管・鋼管矢板に適用。
5. ○印は鋼矢板・H 型鋼に適用。

カタログPDF

スペック

部品名称 規格 転用 埋殺 備考


高圧ホース



①

 1” × 1m ○ ◎

衝撃圧力 210kg/cm2 以上を使用し、埋殺用は別途考慮する
1 ” × 1m ○ ◎
1 ” × 1m ○ ◎
2” × 1m ○ ◎
② 1” × 10m ○ ◎


③

 1” × 20m ○ ◎
1 ” × 20m ○ ◎
1 ” × 20m ○ ◎
2” × 20m ○ ◎


ホースニップル



④

 1” PF × PF ○ ◎

ホースの接続に使用。ホース以外の部材の接続にはPT × PF を使用
1 ” PF × PF ○ ◎
1 ” PF × PF ○ ◎
2” PF × PF ○ ◎


ホース集合管

 ⑤ 2～3連用丸型 ○

余水バルブ付
⑥ 3連型 ○ ◎
⑦ 4連型 ○ ◎
5連型 ◎
インラインチェックバルブ ⑧ 1” ○ ◎ 集合管に取付ける


ワンタッチカプラ



⑨

 1” ○ ◎

高圧ホースの 1m と 20m との接続に使用し、ホースの脱 着を簡便にする
1 ” ○ ◎
1 ” ○ ◎
2” ◎
ベンド管 ⑩ 2”シングル ○
⑪ 2”ダブル ○
パイプペース ⑫ 2連型 ◎ 杭径に適合するものを杭頭部に使用
3連型 ◎
導水パイプ ⑬ 2”×5.5sch80 ○ ◎ STPG38
⑭ 2”×5.5sch40 ○ ◎ ◎
パイプ接続単管 ⑮ 1 ” Ⅰ＝ 150mm ○ ◎ ◎ パイプの接続に使用
ノズルソケット ⑯ ○ ◎ ノズルとパイプの接続に使用
ノズル ⑰ ○ ◎ 適合する口径を選定
パイプバンド 形 ○ ◎

導水パイプを支持するために杭材に取り付ける
形 ○
形 ◎
パイプホース継手 ⑱ 2”sch40 用 ◎ ホース規格に適合するもの
ノズルベース ⑲ 3孔式 ◎

ノズル付
4孔式 ◎
パイプ支持材 φ16 L=50 ◎ 埋殺し用パイプ・ノズルベースを杭材に取付けるために使用
φ16 L=100 ◎
φ16 L=150 ◎
