ミニバックホー(超小旋回)[0.03〜0.12㎥]

  • 特教
  • 特自検

CADデータ
カタログPDF

スペック

商品コード VAA 030AB VAA 100E3 VAA 100E3 VAA 120E3 VAA 120NC VAA 120N3
呼称(㎥) 0.03 0.1 0.12
新JIS表示(㎥) 0.022 0.06 0.066 0.09 0.08 0.07
メーカー ヤンマー クボタ ヤンマー クボタ ヤンマー コベルコ
型式 J09-A RX-203 B2-5 RX-306 B3-6 SK30UR-5
走行速度(km/h) 1.8~3.7 2.2~4.2 2.2~4.4 2.7~4.6 2.6~4.6 2.6~4.5
最大掘削能力(kN[kgf]) 10.8〔1,100〕 21.2〔2,160〕 18.6〔1,900〕 27.9〔2,850〕 30.4〔3,100〕 27.3〔2,790〕
バケットオフセット量 (mm) 左 485~右 165 左 680~右 470 左 710~右 315 左 810~右 485 左 885~右 330 左 835~右 455

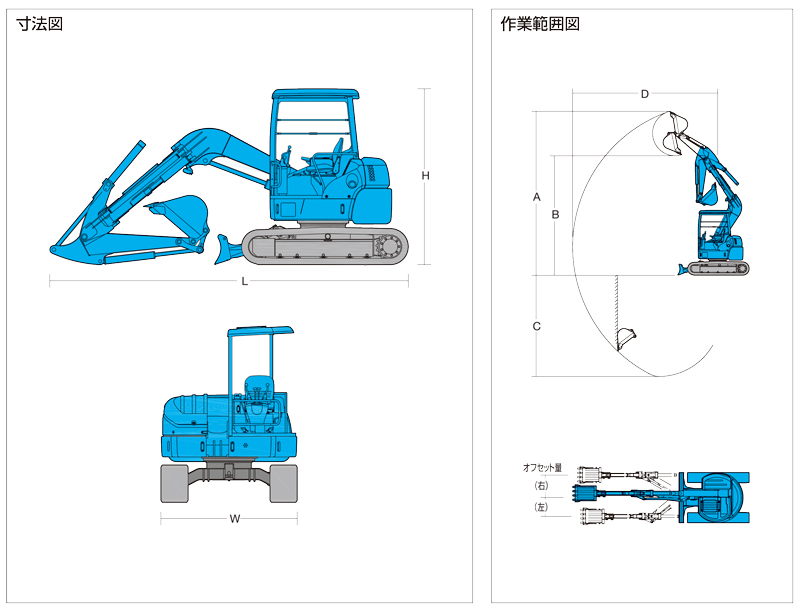

作業範囲(mm)

標準バケット幅 350 400 490 430 490
(サイドカッター付) 450 480 450
A:最大掘削高 2,790 4,630 4,700 5,180 5,150 5,190
B:最大ダンプ高 2,050 3,490 3,400 3,740 3,730 3,830
C:最大掘削深 1,620 2,210 2,270 2,960 2,900 2,880
D:最大掘削半径 2,730 3,860 3,900 4,530 4,760 4,530
定格出力 (kW/rpm) 7.7/2,400 14/2,200 14.3/2,400 21/2,200 18.1/2,500 16.8/2,300
(PS/rpm) 10.5/2,400 19/2,200 19.5/2,400 28.6/2,200 24.6/2,500 23.0/2,300
燃料タンク容量(L) 10 27.5 28.5 41 42 34
寸法 L:全長(mm) 2,560 3,660 3,650 4,080 4,200 4,460
W:全幅(mm) 680 1,400 1,380 1,550
H:全高(mm) 1,420 2,270 2,280 2,470 2,525 2,490
質量( )内はキャビン仕様(kg) 980 1,990 2,000 2,990(3,120) 3,300 2,970(3,080)
