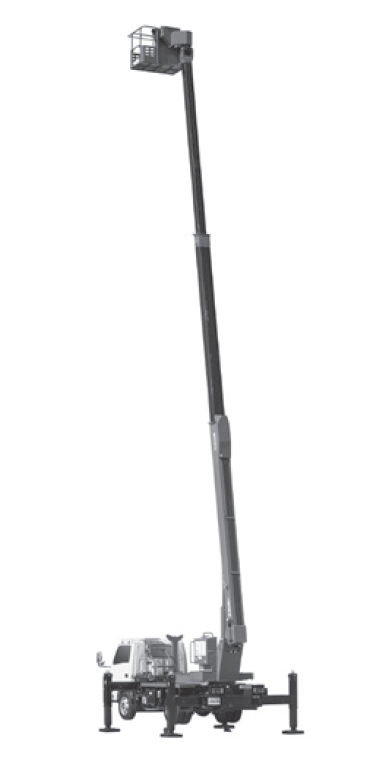

トラック式高所作業車バケット 17m

※架装シャーシにより仕様は若干異なります。
※旋回角度は360度です。
※燃料は軽油です。

  • 特自検
  • 車検

CADデータ
カタログPDF

スペック

商品コード SEA 16020 SEA 17000 SEA 22000 SEA 27000
メーカー アイチ
商品名 16m先端屈折型高所作業車 17m高所作業車 22m高所作業車 27m高所作業車
型式 SJ16A SK17A SK22A SK27A

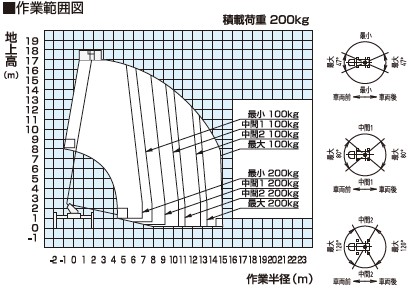

積載荷重(kg) 200(2名)


バケット

最大地上高(m) 16.0 17.1 22.1 27.0
最大作業半径(m) 13.5 15.4(100kg 積載時) 14.6(100kg 積載時) 15.4(100kg 積載時)
内側寸法(m) 1.0×0.7×0.9(幅×奥行×高さ) 1.2×0.7×0.9(幅×奥行×高さ)
先端アーム起伏角度(度) -50 ~ 0
ブーム 起伏角度(度) -13~80 -12~80
架装シャーシ(t車) 3.5~4.0 3.0 4.0

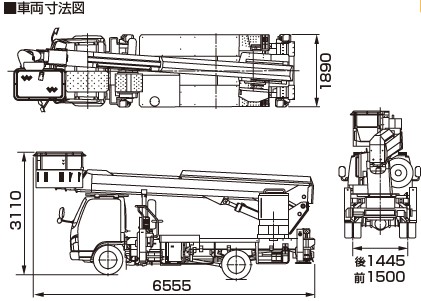

寸法

全長L(mm) 6,820 6,600 7,350 8,620
全幅W(mm) 2,060 1,890 2,170
全高H(mm) 3,410 3,100 3,140 3,500
アウトリガ張出寸法(mm) 1,834~3,600 1,710~3,700 1,990~4,420
車両重量(kg) 7,470 7.430 7,820 7,910
